탭핑기
- 생산공정
- 탭핑기
탭핑기

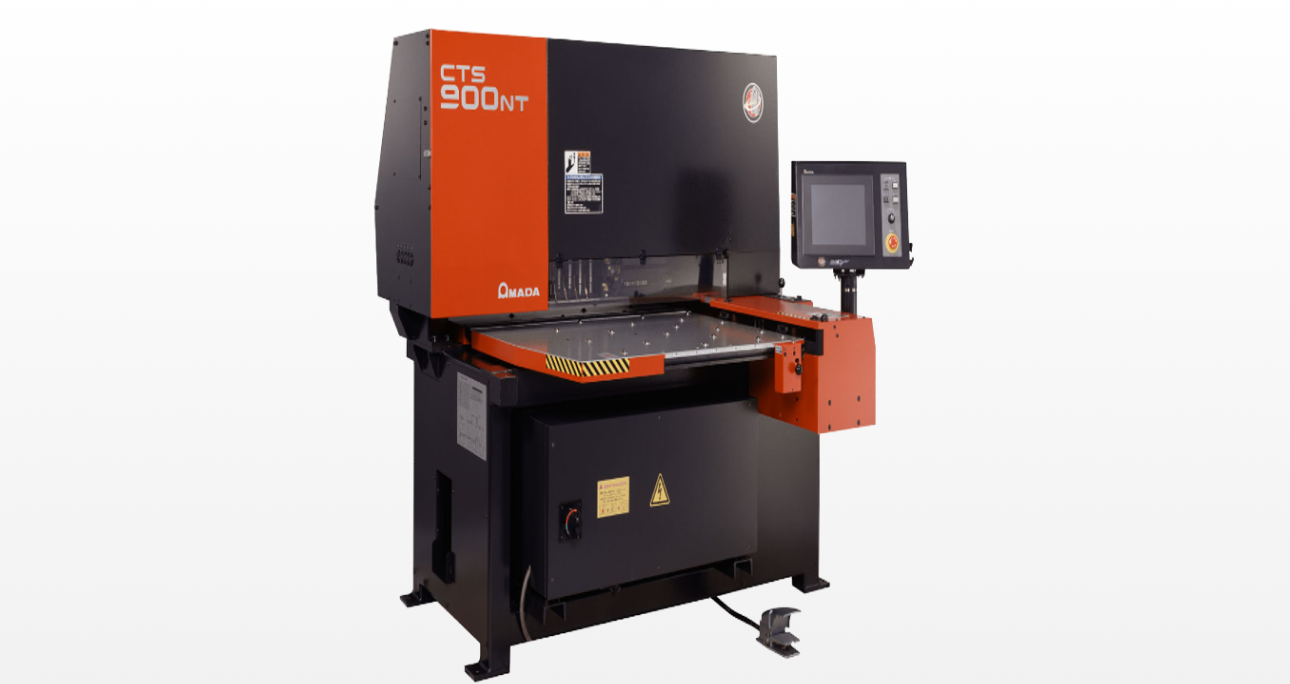

CTS-900NT
특징
-
프로그램 자동 작성
- 작업 준비 시간 삭감
- 탭 가공을 빠뜨리는 실수를 방지하며 검사 공수도 삭감
-
가공 경로의 최적화
- 효율적인 가공 경로를 자동으로 프로그래밍
-
데이터 관리와 활용
- 불량 방지에 필요한 가공 이력 관리
- 제품에 맞는 급유 회수 설정 가능
-
新개발 4축 탭퍼
- 원터치 커플러 방식으로 빠르게 탭 교환이 가능
- 가공축 속도 대폭 향상
- 세미 드라이 가공 대응
가공 샘플
주요 사양
| CTS-900NT | |
|---|---|
| 가공 범위(mm) X x Y | 0 ~ 2700x0 ~ 1100 |
| 판 두께 (mm) | 0.8 ~ 4.5 |
| 재질 | SPCC/SPHC/SUS/AL |
| 위치 결정 정밀도 (mm) | ± 0.15 |
| 탭 가공 정밀도 | JIS2급 |
탭핑기

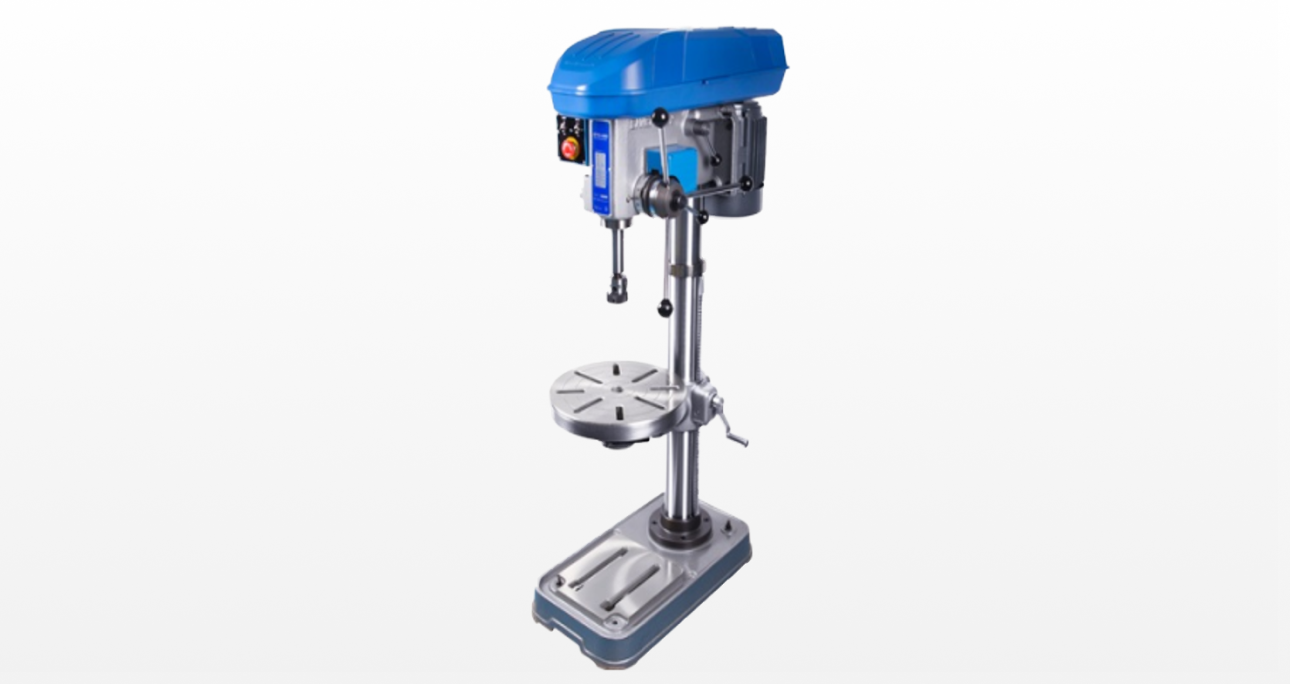

STD-360
| 모델명 | STD-360 |
|---|---|
| 원산지 | 기타 |
| 드릴능력(mm) | 3-13 |
| 출고단위 | 대 |
| 드릴능력(강) | 3~11 |
| 태핑능력(강) | M10 |
| 모터 | 삼상 0.4KW6P |
| 주축테이퍼 | JT6 |
| 브랜드 | 삼천리기계 |
| 최소주문/주문단위 | 1PC/1PC |
| 모델명 및 규격 | STD-360 |
| 스윙 | 360 |
| 드릴능력(주물) | 3~13 |
| 태핑능력(주물) | M13 |
| 중량 | 90 |
탭핑기

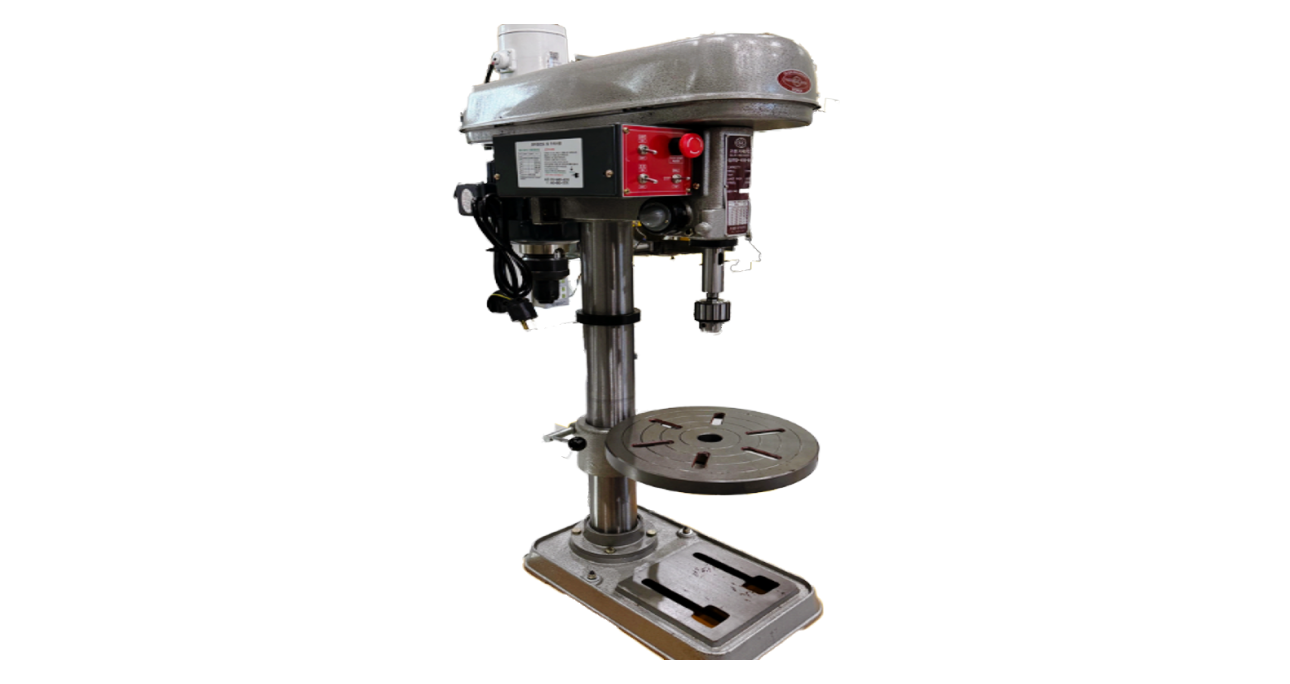

STD-410
| 제품 사양 및 치수 | STD-410 |
|---|---|
| 스윙 | 410 |
| 드릴능력 [강] | ø4-ø16 |
| 드릴능력 [주물] | ø4-ø19 |
| 태핑능력 [강] | M12 |
| 태핑능력 [주물] | M16 |
| 주축단에서 테이블까지의 최대거리 | 490 |
| 주축단에서 베이스까지의 최대거리 | 715 |
| 스트로크 [드릴] | 100 |
| 스트로크 [탭] | 95 |
| 주축 [Spindle taper] | M.T NO.2 |
| Column | ø90 |
| 테이블 크기 [원형] | ø325 |
| 주축회전수 [60Hz] |
125/225/340 400/550/740 1140/1850 |
| 모터 |
삼상 0.75KW 6P/60Hz |
| Belt Cover 크기 | 665x220 |
| 베이스의 크기 | 600x340 |
| 전체 높이 | 1235 |
| 무게 [kg] | 115 |
| V-belt 사양 |
A30x1EA A32x1EA A49x1EA |
