절곡기

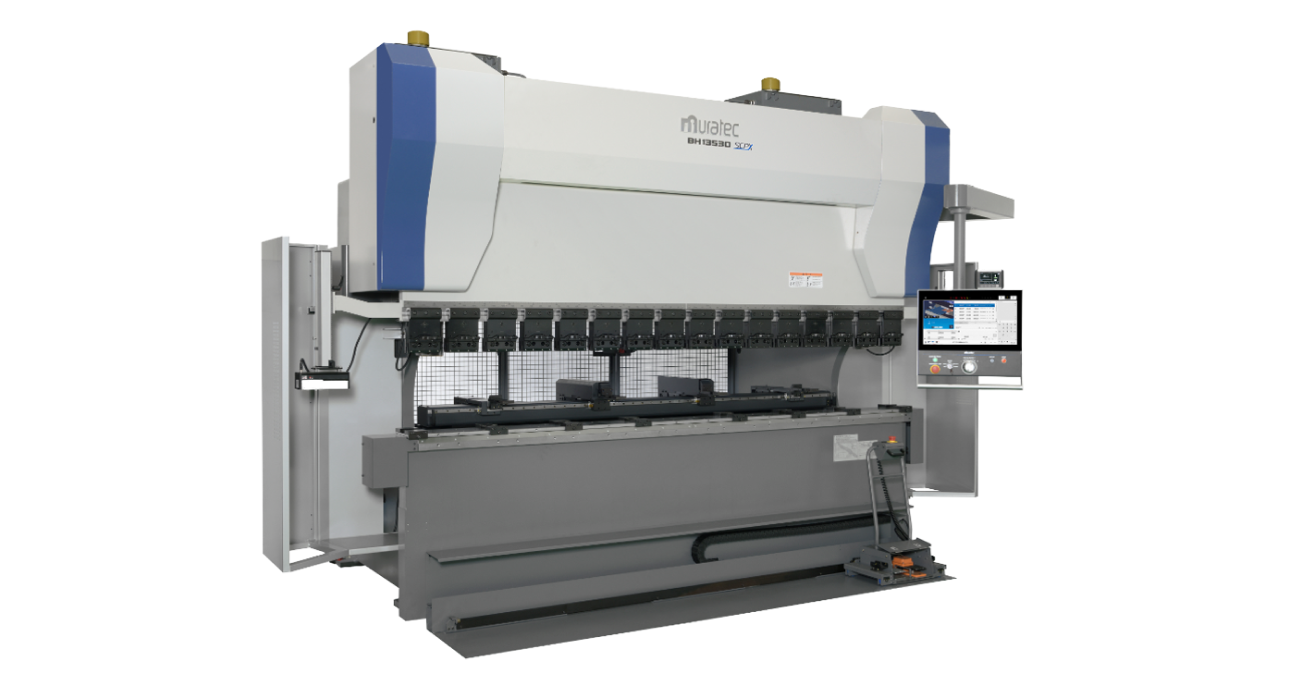

BH13530
듀얼 드라이브 시스템 신개발로 고속 동작 실현

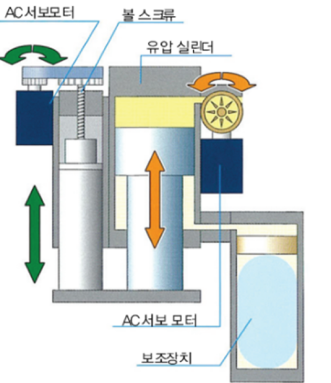

듀얼 드라이브 시스템은 램의 고속 운전과 가압 운전을 연속적으로 제어하는 기존 서보 유압기구와 달리 AC 서보 모터&볼나사 구동을 통한 고속 상하 운전과 유압에 의한 가압 운전을 분리한다. 이 듀얼 드라이브 시스템은 AC 서보 모터와 하이브리드를 통해 200mm초의 고속 하강과 안정적인 반복 정지 정밀도를 실현하여 높은 생산성을 실현합니다. 또 램의 상승 / 하강 시 에너지를 이용하는 어시스트 장치를 갖추고 있어 종합적인 에너지 절약 구동 시스템이다.
기능
-
AC 서보 모터와 볼 스크류 구동에 의한 램의 고속 동작
-
유압 서보 구동에 의해 램의 정지 정밀도가 높아짐
-

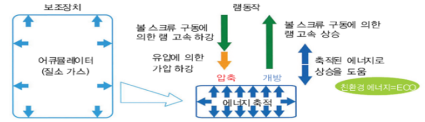

보조 장치로 에너지 절약

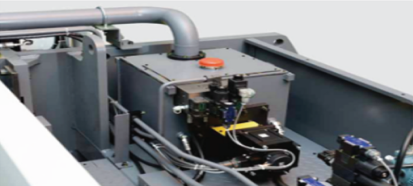

소형화된 유입탱크

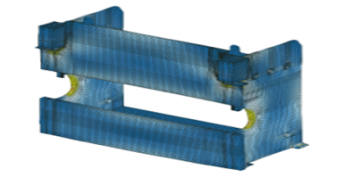

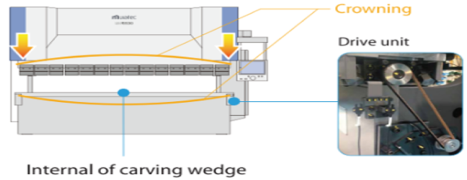

FEM 해석에서 얻은 데이터를 바탕으로 클라우닝 보정이 용이하게 이루어지며 마이크로 웨지 클라우닝 장치, FEM 해석, 고프레임 강성으로 고정도를 실현할 수 있다.
종전 장비에 비해 더욱 커진 화면을 통해 필요한 정보를 보기 쉽고 조작하기 쉽게 업그레이드!
조작 패널의 대형화 21.5”
3D 벤딩 시뮬레이터의 기본 탑재!
SCPX 데이터 읽기
3D 모델 표시
절곡 순서 지정
금형 선택 및 장착 위치 표시
2D 벤딩 시뮬레이션
3D 벤딩 시뮬레이션
종래 200mm의 클램프에서 150mm로 소형화하여 절곡시 간섭을 최소화!
높은 박스 절곡에 유연하게 대처!
메뉴얼 클램프(기본)
원터치 클램프(옵션)
다양한 금형을 장착할 수 있도록 선택사양으로 금형 홀더가 준비되어 있습니다.
SF-70 (적재가능 중량 70 kg)
SF-150 (적재가능 중량 150kg)

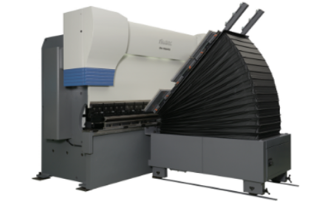

SF-150는 안전한 작업, 손쉬운 작업, 제품 정도의 향상을 실현하기 위하여 무거운 제품의 절곡을 보조하는 유압 추종 장치입니다.

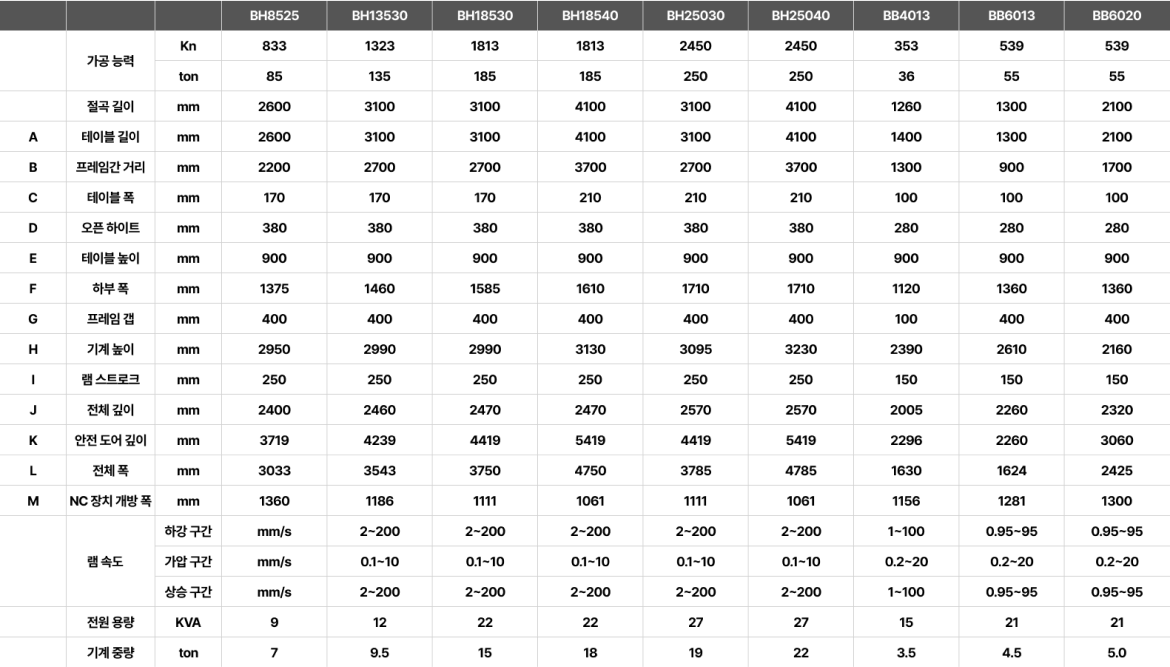

BH series

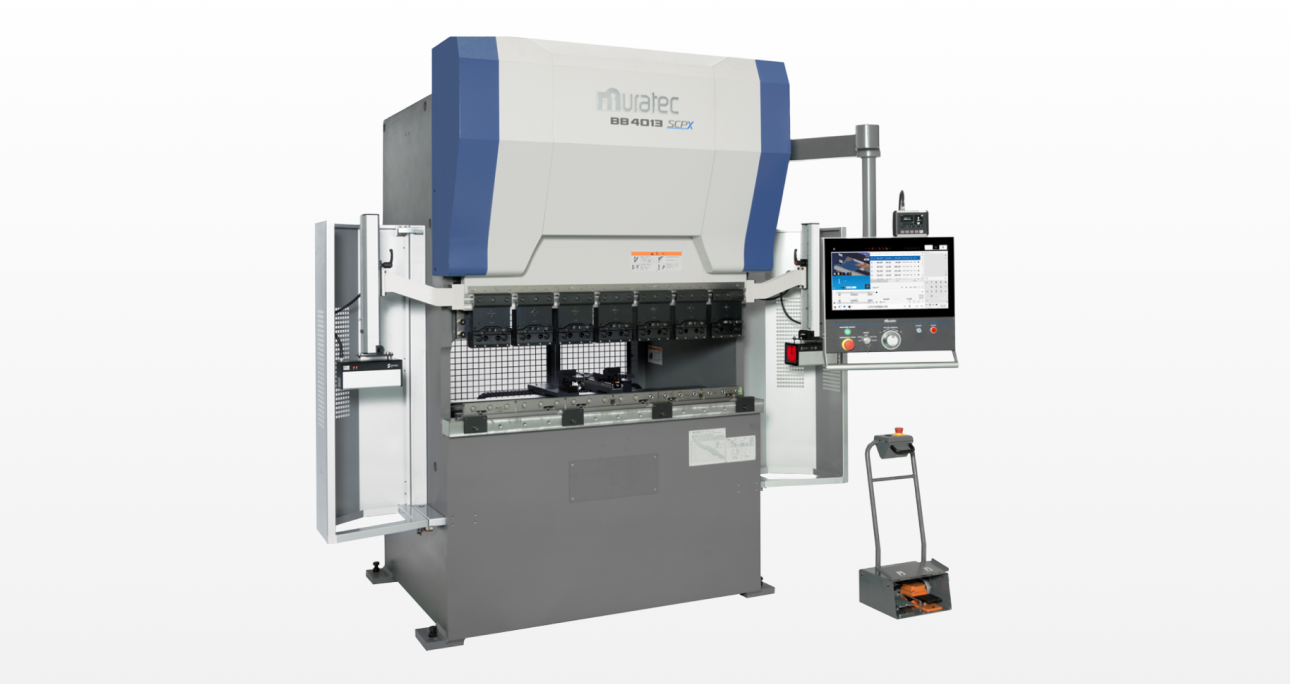

BB4013
절곡기
BB4013
AC 서보 모터&볼 스크류 구동으로 높은 생산성 실현

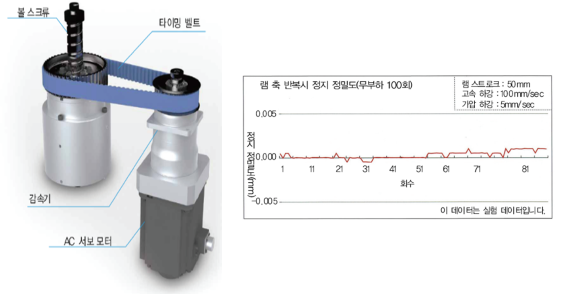

램축 구동은 AC 서보 모터와 볼 스크류 구동에 의한 볼 스크류 드라이브 채용으로 100mm/sec의 고속 동작과 안정된 반복 정지 정밀도를 가능하게 하여 높은 생산성을 실현하였습니다. 오일레스, 가속기 등으로 저소음 실현 등 환경성에서도 우수한 구동 방식입니다.
기능
-
볼 스크류 구동에 의한 고속 동작
-
볼 스크류 구동에 의한 안정된 높은 반복 정지 정밀도
-
환경성(오일레스. 감속기에 의한 저소음)

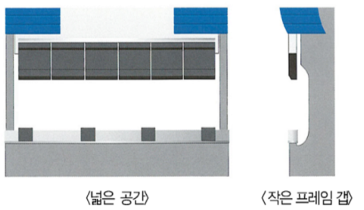

작은 프레임 갭과 고강성 옵셋 프레임의 채용으로 프레임의 틀어짐을 최소화하여 보다 높은 프레임 강성이 가능해 졌습니다. 사이드 프레임을 좌우로 최대한 넓게 함으로써 넓은 작업공간을 확보하고 기계의 전체 길이에 걸쳐 백게이지를 유효하게 사용할 수 있도록 하였기 때문에 금형 배치가 쉽고 스텝 절곡도 쉽게 할 수 있습니다.
종전 장비에 비해 더욱 커진 화면을 통해 필요한 정보를 보기 쉽고 조직하기 쉽게 업그레이드!
조작 패널의 대형화 21.5”
3D 벤딩 시뮬레이터의 기본 탑재!
SCPX 데이터 읽기
3D 모델 표시
절곡 순서 지정
금형 선택 및 장착 위치 표시
2D 벤딩 시뮬레이션
3D 벤딩 시뮬레이션
종래 200m의 클램프에서 150mm로 소형화하여 절곡시 간섭을 최소화!
높은 박스 절곡에 유연하게 대처!
메뉴얼 클램프(기본)
원터치 클램프(옵션)
다양한 금형을 장착할 수 있도록 선택사양으로 금형 홀더가 준비되어 있습니다.
BH series
BB4013
절곡기

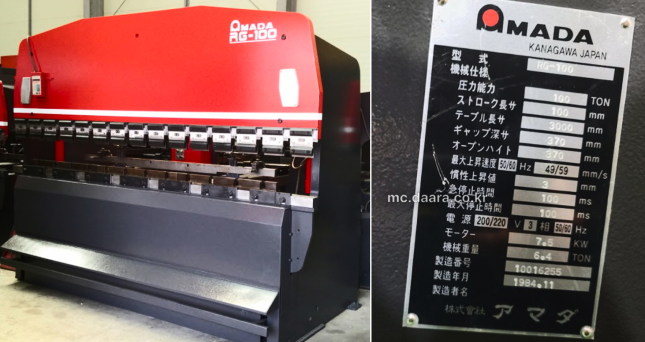

APB-286
